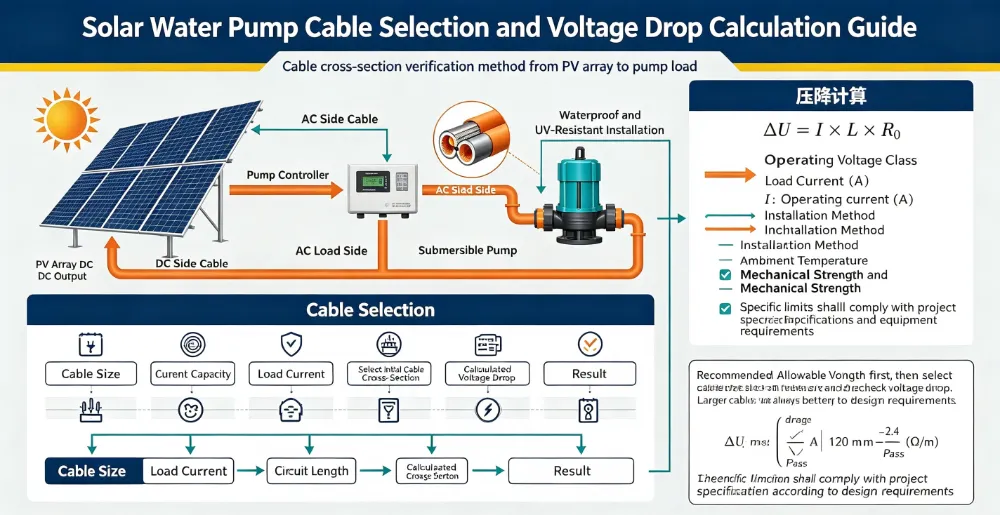

Dimensionamento do cabo da bomba solar e queda de tensão: o guia completo de 2026

A sistema de bomba solargeralmente é vendido em dois números: a cabeça da bomba e sua vazão. Em seguida, ele é instalado e um terceiro número decide silenciosamente se ele funciona conforme anunciado – o cabo. Cabo subdimensionado é uma das falhas mais comuns e menos diagnosticadas no bombeamento solar. O conjunto está bom, a bomba está boa, o controlador está bom e, ainda assim, a bomba funciona lentamente, desarma por subtensão ao meio-dia ou não liga no início da manhã. O culpado geralmente são alguns volts perdidos em um fio longo e fino.

Este guia cobre todo o assunto em termos práticos: como funciona a queda de tensão, quanto é aceitável, que tamanho de cabo transporta qual corrente, como dimensionar um trecho passo a passo com exemplos práticos e os detalhes de instalação que decidem se o cabo sobreviverá dez anos em um poço. Ele foi escrito pela equipe de engenharia da Taizhou Lead Pump Co., Ltd., que fabrica bombas e controladores solares de 220 W a 15.000 W.

1. Por que o cabo decide se uma bomba solar funciona

Ao contrário de uma bomba alimentada pela rede elétrica, uma bomba solar é extremamente sensível à tensão. Uma bomba de rede alimentada a 230 V pode tolerar uma queda de 10 V sem que ninguém perceba. Uma corrente contínua de 96 Vbomba solarque perde 10 V perdeu mais de 10% de sua alimentação, e a janela MPPT do controlador, seu limite de inicialização e sua proteção de subtensão começam a se comportar mal.

Existem três consequências distintas de se errar no cabo:

· Horas de bombeamento perdidas. A bomba necessita de uma tensão mínima para arrancar. A queda de tensão aumenta esse limite no final da manhã e no início da tarde, de modo que você perde os momentos mais produtivos do dia.

· Fluxo perdido no pico. Motores que funcionam abaixo da tensão nominal consomem mais corrente para a mesma carga, funcionam mais quentes e fornecem menos água – a reclamação clássica de “funciona, mas não como a folha de dados”.

· Viagens incômodas e vida curta. A proteção de subtensão e sobrecorrente dispara repetidamente; cada desarme é um ciclo start-stop, e cada ciclo desgasta o motor, as vedações e os capacitores do controlador.

2. Os dois números que importam: queda de tensão e ampacidade

A seleção do cabo é sempre um compromisso entre dois limites independentes e você deve satisfazer ambos.

Queda de tensão (limite de desempenho)

Cada metro de cobre tem resistência. A corrente que flui através dele perde tensão proporcionalmente à corrente, ao comprimento e à resistência por metro. A queda de tensão por si só não causa danos, mas deixa o motor sem energia – esse é o limite que decide se o sistema funciona.

Ampacidade — capacidade de transporte de corrente (limite de segurança)

Um condutor que transporta muita corrente para sua seção transversal superaquece. Num furo, o cabo é empacotado com o tubo de queda, muitas vezes dentro de uma cobertura, sem fluxo de ar – o calor não pode escapar. O superaquecimento degrada o isolamento de PVC, e o isolamento degradado na água é o que faz com que uma bomba fique em curto-circuito. Este é o limite que decide se o sistema é seguro.

Um cabo que passa no teste de queda de tensão ainda pode falhar no teste de ampacidade e vice-versa. Sempre calcule ambos e depois escolha o tamanho maior.

3. A fórmula da queda de tensão e a regra de 3%/5%

Para um circuito DC de dois fios – que é o que maisbomba solarmatrizes e muitas alimentações de bomba são - a queda de tensão é:

VD (V) = 2 × L × I × ρ ÷ A

· L = comprimento do cabo unidirecional em metros (as 2 contas para o condutor de retorno)

· I = corrente em amperes

· ρ = resistividade do cobre ≈ 0,0175 Ω·mm²/m a 20 °C (use 0,020 para cabos quentes e design conservador)

· A = seção transversal do condutor em mm²

Para CA trifásico a mesma ideia passa a ser VD = √3 × L × I × ρ ÷ A; para CA monofásico, use a fórmula de dois fios com o fator de potência incluído.

Quanta queda é aceitável? A convenção da indústria, e aquela para a qual projetamos, é:

Seguem-se duas regras práticas. Primeiro, calcule sempre a corrente mais alta que o cabo poderá suportar - geralmente a corrente máxima de entrada da bomba em plena carga, e não a corrente nominal de funcionamento. Em segundo lugar, adicione uma margem de 10 a 20% se o cabo esquentar, for empacotado com outros cabos ou ficar exposto ao sol direto do verão.

4. Bitola do fio: mm², AWG e o que cada tamanho carrega

O mm² métrico é o padrão na maioria dos mercados de exportação; Os compradores norte-americanos pensam em AWG. Os equivalentes aproximados e a ampacidade típica do cobre (isolamento de PVC, temperatura ambiente de 30 °C, cabo único ao ar livre) são:

Os valores de ampacidade são indicativos – sempre confirme com a folha de dados do fabricante do cabo para o seu tipo de isolamento e método de instalação. Para cabos submersíveis agrupados em um poço, aplique um fator de redução de aproximadamente 0,8; para cabos em conduítes ou em telhados quentes, 0,7–0,8. Quando o valor reduzido estiver próximo da sua carga, aumente um tamanho.

5. Referência rápida: Volts perdidos por 10 metros

A tabela abaixo fornece a queda de tensão em volts para cada 10 m de cobre unidirecional, circuito de dois fios, a 20 °C. Ele é independente da tensão do sistema, portanto você pode utilizá-lo para sistemas de 48 V, 96 V, 220 V ou 380 V — basta comparar o resultado com a porcentagem permitida.

Leia assim: um cabo de 4 mm² transportando 20 A perde 1,75 V por 10 m. Em uma corrida unidirecional de 60 m com 10,5 V – bom em um sistema de 380 V (2,8%), fatal em um sistema de 96 V (10,9%).

6. Dimensionamento passo a passo (com três exemplos resolvidos)

Use esta sequência para cada execução, sempre:

· Etapa 1 — Estabeleça a tensão do sistema. Tensão nominal do barramento CC para sistemas CC ou tensão de fase para CA.

· Etapa 2 — Encontre a corrente máxima. Use a corrente de entrada máxima da bomba em plena carga indicada na placa de identificação ou folha de dados. Para execuções de matriz para controlador, use corrente de curto-circuito de matriz × 1,25.

· Etapa 3 — Meça o comprimento real de mão única. Inclua a queda vertical no furo, o percurso horizontal até a matriz e 2–3 m de folga em cada extremidade. Não faça estimativas a partir de uma planta do local.

· Etapa 4 — Defina a queda permitida. 3% da tensão do sistema para cada seção, 5% no total.

· Etapa 5 — Resolva para A: A = 2 × L × I × ρ ÷ VD_allowed. Arredonde para o próximo tamanho padrão.

· Etapa 6 — Verifique a ampacidade, aplique a redução e verifique o condutor de aterramento. Em caso de dúvida, aumente um tamanho – a diferença de custo é trivial perto de uma bomba com defeito.

Exemplo A — 1,5 kW DC submersível, sistema de 96 V, 60 m unidirecional

Corrente máxima da bomba 15,6 A. Queda permitida 3% de 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². O próximo tamanho padrão é 16 mm². Verifique a ampacidade: 16 mm² é classificado em torno de 62–76 A, reduzido para cerca de 55 A em um poço – muito acima de 15,6 A. Resultado: 16 mm², confortavelmente dentro de 3%.

Exemplo B - bomba de superfície monofásica CA de 2,2 kW, 220 V, 50 m unidirecional

Corrente ≈ 10 A. Queda permitida 3% de 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². O próximo tamanho padrão é 4 mm², o que dá cerca de 1,75 V de queda (0,8%) – uma margem saudável para um motor que dá partida sob carga. Resultado: 4 mm².

Exemplo C - submersível trifásico de 7,5 kW, 380 V, 120 m unidirecional

Corrente ≈ 15 A. Queda permitida 3% de 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². A queda de tensão indica 6 mm², mas uma instalação de furo de classe de 15 kW normalmente especifica 10 mm² para robustez mecânica e futura reclassificação. Resultado: 10 mm² — a ampacidade e as verificações práticas superam o cálculo mínimo, normal em poços profundos.

7. As duas execuções em um sistema solar não são iguais

A maioria das instalações possui dois lances de cabos distintos e falham por motivos diferentes.

Matriz → controlador

Esta corrida é exposta: num telhado, num suporte no solo, através de um campo. Ele transporta a corrente total do array na tensão do array. As prioridades são isolamento com classificação UV, proteção mecânica contra roedores e strimmers, polaridade correta e um isolador DC no controlador. Use cabo solar (H1Z2Z2-K ou equivalente) em vez de fio de construção comum.

Controlador → bomba

Este trecho está enterrado em um poço, permanentemente molhado e impossível de ser substituído sem puxar a bomba. As prioridades são um cabo submersível adequado com uma capa estanque contínua, um suporte físico forte (o cabo deve ficar pendurado em um alívio de tensão, nunca em seus próprios condutores) e redução de capacidade com reconhecimento de calor. Se você vai gastar mais em qualquer lugar do sistema, gaste mais aqui.

Em longos percursos do conjunto, outra opção é aumentar a tensão do conjunto e reduzi-la no controlador: duplicar a tensão reduz a corrente pela metade e as perdas caem com o quadrado da corrente. É por isso que os sistemas de 96 V e 192 V DC são comuns em poços mais profundos.

8. Detalhes de instalação que decidem a vida útil do cabo

· Use um comprimento contínuo. Cada junta num furo húmido é um ponto de falha futuro. Se uma junta for inevitável, use um kit de emenda submersível adequado e não fita adesiva.

· Apoie o cabo de forma independente. Abraçadeiras a cada 2–3 m até o tubo de queda, além de uma alça de alívio de tensão na parte superior. Os condutores nunca devem suportar o peso do cabo.

· Deixe um loop de serviço. 2–3 m de folga na cabeça do poço e no controlador evitam uma nova extração durante o comissionamento.

· Mantenha o cabo longe da entrada da bomba. Direcione-o diretamente para cima no tubo, com fita adesiva, longe da área de sucção.

· Respeite o raio de curvatura. Isolamento de fissuras em curvas apertadas; siga o raio mínimo do fabricante, normalmente 6–10× diâmetro do cabo.

· Aterre e conecte adequadamente. Aterre o corpo da bomba e o gabinete do controlador de acordo com o código local; em um painel solar flutuante, cole as molduras também.

· Proteja contra raios. Longas séries captam picos induzidos; instale um pára-raios CC no controlador e mantenha o fio terra curto e reto.

· Etiquete ambas as extremidades. Uma programação de cabos gravada dentro do gabinete do controlador economiza horas para o próximo técnico.

9. Oito erros que vemos repetidamente

· Dimensionamento com base na corrente nominal em vez da corrente de entrada máxima — o cabo é marginal exatamente quando é importante.

· Medir a profundidade do poço e esquecer o percurso horizontal até a matriz, que geralmente é mais longo.

· Usar arame de construção em um poço porque estava no caminhão. O PVC comum não sobrevive à imersão permanente.

· Escolher o alumínio para economizar dinheiro em uma operação de 40 m CC e depois se perguntar por que o colapso de tensão é pior.

· Ignorando a redução de temperatura. Um cabo de 41 A em ar livre pode transportar 30 A em um poço agrupado.

· Emenda intermediária com fita isolante. A água sempre encontra a junta.

· Passar o cabo da bomba e o cabo do conjunto no mesmo conduíte sem verificar a redução de capacidade de ambos.

· Deixando o cabo pendurado em seus próprios condutores, o cobre se estica lentamente e a resistência aumenta.

10. Solução de problemas: sintomas que apontam para o cabo

11. Lista de verificação de cabos de pré-comissionamento

· Comprimento unidirecional medido e registrado, não estimado

· Corrente máxima retirada da folha de dados, com fator de 1,25 aplicado quando relevante

· Queda de tensão calculada para cada seção e total inferior a 5%

· Ampacidade verificada com redução de temperatura e agrupamento

· Tipo de cabo classificado para o ambiente (UV para matriz, submersível para poço)

· Sem emendas abaixo da linha d'água; qualquer emenda usa um kit submersível

· Cabo apoiado a cada 2–3 m e com alívio de tensão na cabeça do poço

· Resistência de isolamento à terra medida e registrada antes da primeira partida

· Continuidade e polaridade da Terra verificadas

· Cronograma de cabos e comprimentos construídos deixados dentro do controlador

12. Perguntas frequentes

P: Posso usar um cabo menor se o comprimento for curto?

R: Sim - a queda de tensão aumenta com o comprimento, portanto, um percurso de 10 m tolera um condutor muito menor do que um percurso de 100 m. Mas nunca fique abaixo do requisito de ampacidade e nunca abaixo de 1,5 mm² para qualquer coisa que transporte corrente do motor.

P: A queda de tensão também é importante no lado CA?

R: É importante, mas de forma menos dramática, porque a tensão da rede elétrica é mais alta e a perda percentual é menor. A mesma regra dos 3% se aplica, e a partida do motor deve ser verificada.

P: Qual é o comprimento máximo de execução para umbomba solar?

R: Não há limite fixo; há um limite de custo. Além de aproximadamente 150–200 m, o cabo necessário para suportar 3% torna-se caro e aumentar a tensão do sistema geralmente é mais barato do que comprar cobre.

P: Devo usar um tamanho de cabo para toda a extensão?

R: Não necessariamente. É comum e sensato utilizar um cabo mais pesado para a secção profunda do furo e um mais leve acima do solo, desde que cada secção seja calculada separadamente.

P: Por que minha bomba desarma por subtensão somente pela manhã?

R: Com pouca luz, a tensão do conjunto já está próxima do limite de inicialização; qualquer queda de cabo o empurra para baixo. Melhorar a execução do array para o controlador geralmente corrige o problema.

P: O cabo de alumínio é aceitável?

R: Para alimentadores fixos de grandes seções, sim, com alças corretas e composto antioxidante. Para cabos submersíveis, não – use cobre.

P: Como verifico um cabo antes de abaixar a bomba?

A: Resistência de isolamento à terra (normalmente >100 MΩ a 500 V para um cabo novo), continuidade em cada núcleo e verificação de polaridade. Registre as leituras; eles são a sua base para futuras descobertas de falhas.

P: Posso estender um cabo submersível com uma caixa de junção na cabeça do poço?

R: Sim — acima da linha d'água, em um gabinete IP68 adequado com alívio de tensão em ambos os lados. Abaixo da linha d'água, use um kit de emenda submersível ou não faça isso.

Conclusão

O cabo é a parte mais barata de um sistema de bomba solar e a mais fácil de errar. Dois cálculos – queda de tensão em relação à regra de 3%/5% e ampacidade em relação à tabela reduzida – evitam quase todas as falhas relacionadas a cabos no campo. Faça isso antes que a bomba desça pelo buraco, registre os números e o sistema ainda estará entregando sua vazão nominal no décimo ano.
